不锈钢压制索具
●不锈钢压制钢丝绳索具强度计算符合GB/T6946-2008标准
●每根压制索具都挂有铭牌，以便于保证产品质量的可追溯性
●安全系数5:1
●适用温度-40℃-150℃
●表中的额载计算依据为：7×19类别钢丝绳
●长度L根据客户要求定制
●材质 ：AISI 304（06Cr19Ni10） , AISI 316(06Cr17Ni12Mo2)

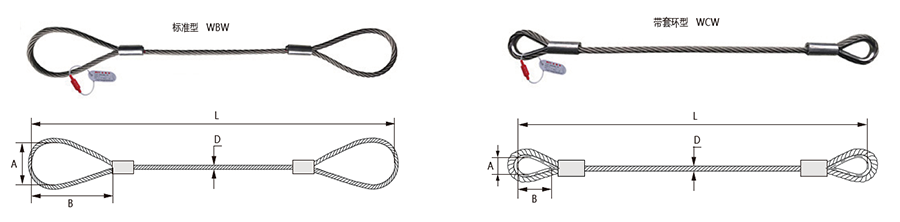

标准型型号 带套环型型号 绳径（mm） 标准型尺寸（mm） 带套环型尺寸（mm） 套环型号 额载（T）
304材质 316材质 304材质 316材质 D A B A B 304材质 316材质
304-WBW3 316-WBW3 304-WCW3 316-WCW3 3 30 60 9.9 14 M3 0.14 0.11
304-WBW4 316-WBW4 304-WCW4 316-WCW4 4 40 80 11.8 15 M4 0.2 0.17
304-WBW5 316-WBW5 304-WCW5 316-WCW5 5 50 100 13.3 17 M5 0.32 0.27
304-WBW6 316-WBW6 304-WCW6 316-WCW6 6 60 120 16 21 M6 0.43 0.38
304-WBW8 316-WBW8 304-WCW8 316-WCW8 8 80 160 20 30 M8 0.74 0.66
304-WBW10 316-WBW10 304-WCW10 316-WCW10 10 100 200 26 36 M10 1.16 1
304-WBW12 316-WBW12 304-WCW12 316-WCW12 12 120 240 26 40 M12 1.57 1.38
304-WBW14 316-WBW14 304-WCW14 316-WCW14 14 140 280 33 50 M14 2.26 2
304-WBW16 316-WBW16 304-WCW16 316-WCW16 16 160 320 39 54 M16 3 2.6
304-WBW18 316-WBW18 304-WCW18 316-WCW18 18 180 360 40 54 M18 3.5 3.1
304-WBW20 316-WBW20 304-WCW20 316-WCW20 20 200 400 43 72 M20 4.3 3.8
304-WBW22 316-WBW22 304-WCW22 316-WCW22 22 220 440 43 77 M22 5.6 4.9
304-WBW24 316-WBW24 304-WCW24 316-WCW24 24 240 480 49 77 M24 6.3 5.5
