产品编号:ZYT0211
对这个产品感兴趣?
返回上一页

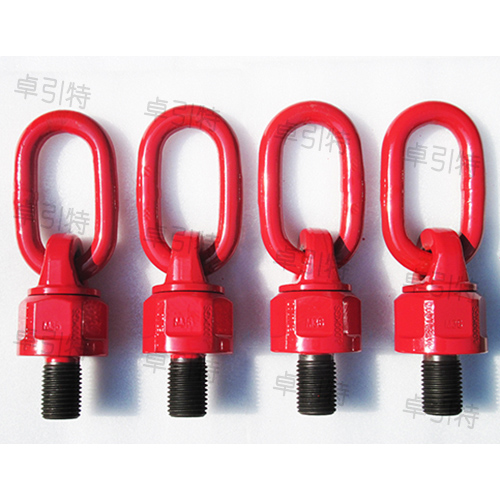

万向旋转吊环

●产品广泛应用于汽车模具制造业、风电设备、机械电气设备等领域。
●产品载荷为最不利角度下的载荷,安全系数4:1,符合欧盟EN-1677要求。

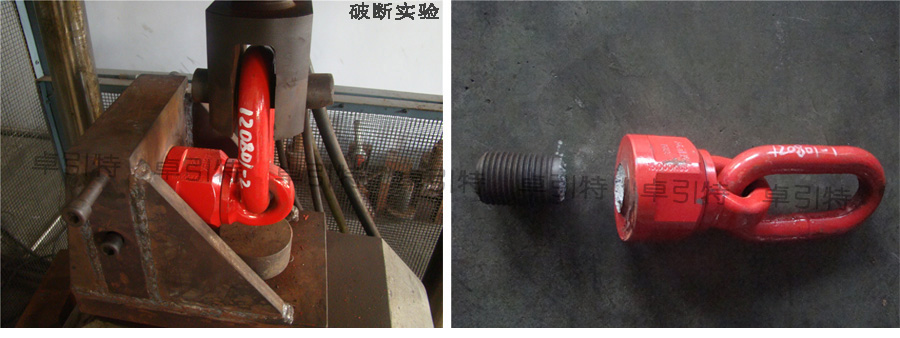

●采用进口高强度合金钢锻制,提供产品测试报告证书。
●请根据需要选择合适的万向旋转吊环,请勿超过额定载荷,万向旋转吊环上刻有额定载荷。
●工件表面必须平整,以使吊环与工件表面全接触,中间不得有间隙。
●安装完毕后,万向旋转吊环上端的长环不可碰触到被吊物或其它物体。
●起吊时,请匀速施加载荷,逐渐加力,勿施加冲击载荷及振动载荷。
●万向旋转吊环不适合满载时高速旋转。
●可定制加长螺纹杆。

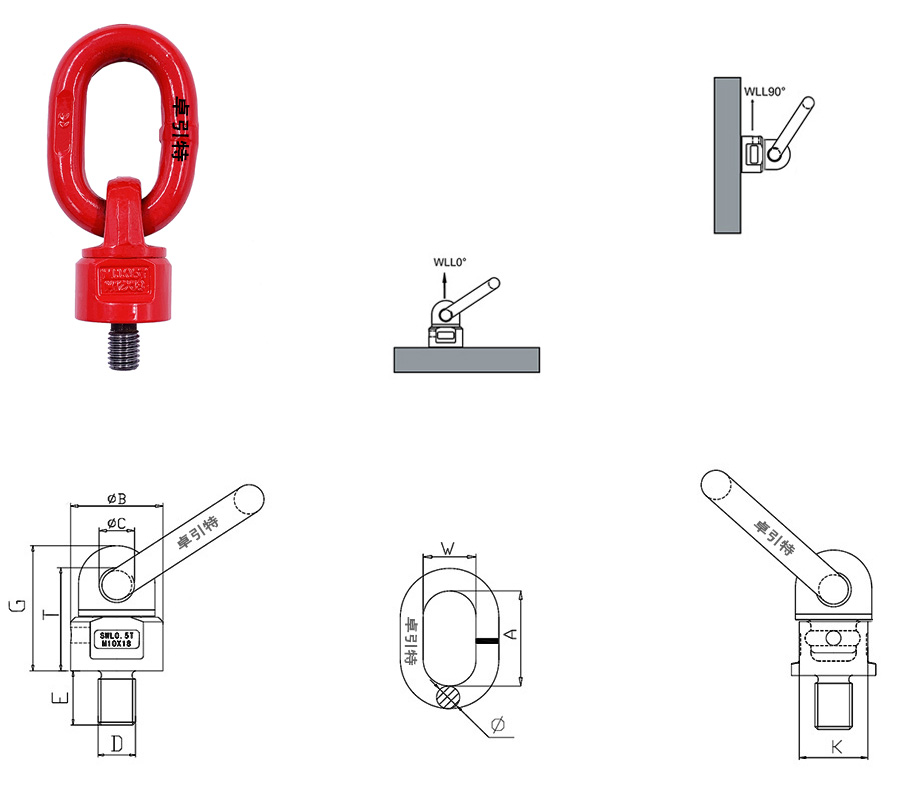

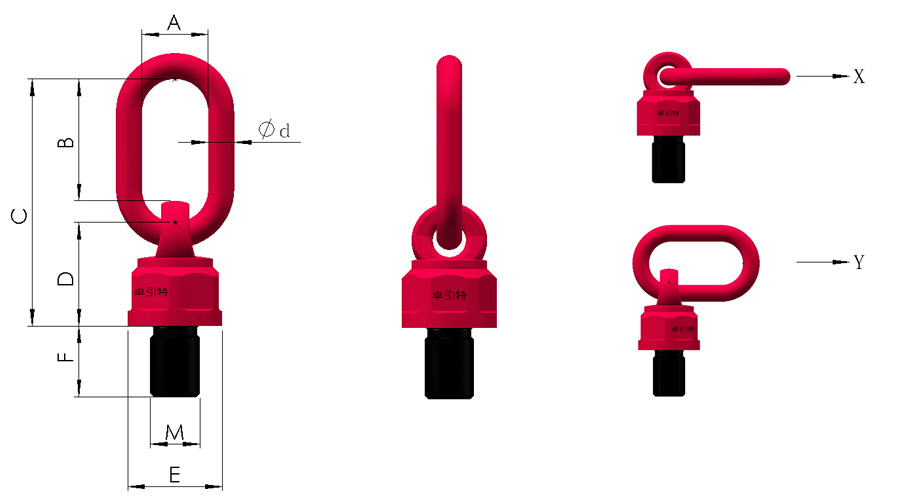

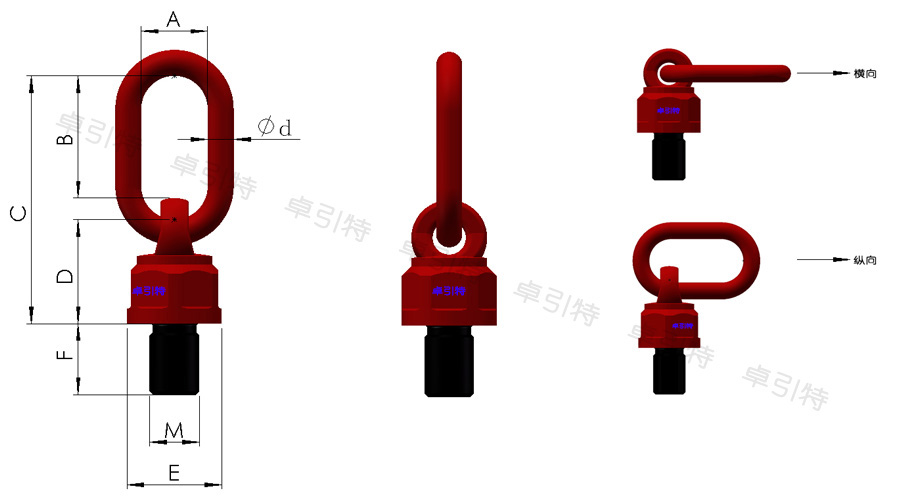

型号 载荷WLL(T) 单位(mm) 重量(kg)
Y X A B C D E d F
WBG-M8X1.25-6g 0.4 0.53 27 39 85 38 33.3 7.9 12 0.27
WBG-M10X1.5-6g 0.5 0.65 27 39 85 38 33.3 7.9 19 0.27
WBG-M12X1.75-6g 1.05 1.3 35 58 135 65 54.3 12.7 19.1 1.20
WBG-M14X2.0-6g 1.05 1.3 35 58 135 65 54.3 12.7 31.8 1.20
WBG-M16X2.0-6g 1.9 2.1 35 58 135 65 54.3 12.7 31.8 1.20
WBG-M20X2.5-6g 2.15 2.6 40 67 160 75.5 64.3 19.1 38.1 2.21
WBG-M22X2.5-6g 2.25 2.8 40 67 160 75.5 64.3 19.1 38.1 2.21
WBG-M24X3.0-6g 4.2 4.7 40 67 160 75.5 64.3 19.1 38.1 2.21
WBG-M30X3.5-6g 5 6 50.8 95 205 90 74 22.2 50 3.86
WBG-M33X3.5-6g 7 8.7 50.8 95 205 90 74 22.2 50 3.86
WBG-M36X4.0-6g 8 10 50.8 95 205 90 74 22.2 54 3.86
WBG-M39X4.0-6g 8 10 50.8 95 205 90 74 22.2 58 3.86
WBG-M42X4.5-6g 10 12.5 63 108 230 100 85 25 63 6.08
WBG-M45X4.5-6g 10 12.5 63 108 230 100 85 25 68 6.08
WBG-M48X5.0-6g 10 12.5 63 108 230 100 85 25 68 6.08
WBG-M56X5.5-6g 15 18 70 120 278 132 95 32 84 10.80
WBG-M64X6.0-6g 15 18 70 120 278 132 95 32 95 10.80
WBG-M72X6.0-6g 25 30 80 125 331 166 130 40 108 27.00
WBG-M80X6.0-6g 30 35 80 125 331 166 130 40 120 29.00
WBG-M90X6.0-6g 35 40 80 125 331 166 130 40 135 31.00

英制型号
载荷
WLL(LBS)
单位(mm)
重量(kg)
A
B
C
D
E
d
F
WBG-5/16"-18UNC-2A
800
27
39
85
38
33.3
7.9
12.7
0.27
WBG-3/8"-16UNC-2A
1000
27
39
85
38
33.3
7.9
12.7
0.27
WBG-7/16"-14UNC-2A
2000
35
58
135
65
54.3
12.7
19.1
1.20
WBG-1/2"-13UNC-2A
2500
35
58
135
65
54.3
12.7
19.1
1.20
WBG-9/16"-12UNC-2A 3000 35 58 135 65 54.3 12.7 25.4 1.20
WBG-5/8"-11UNC-2A
4000
35
58
135
65
54.3
12.7
25.4
1.20
WBG-3/4"-10UNC-2A
5000
40
67
160
75.5
64.3
19.1
31.8
2.21
WBG-7/8"-9UNC-2A 8000 40 67 160 75.5 64.3 19.1 38.1 2.21
WBG-1"-8UNC-2A
10000
40
67
160
75.5
64.3
19.1
38.1
2.21
WBG-1-1/4"-7UNC-2A
11000
50.8
95
205
90
74
22.2
50.8
3.86
WBG-1-1/2"-6UNC-2A
17600
50.8
95
205
90
74
22.2
54
3.86
WBG-2"-4 1/2UNC-2A
22000
65
108
230
100
85
25
76.2
6.08
WBG-2"-8UNC-2A 22000 65 108 230 100 85 25 76.2 6.08
WBG-2-1/2"-4UNC-2A
33000
70
120
278
132
95
32
101.6
10.80
WBG-2 1/2"-8UNC-2A 33000 70 120 278 132 95 32 101.6 10.80


应用场景
