花兰螺丝
●主要用于货物的拉紧，并可起调节松紧作用.
●本公司可提供美标花兰螺丝及船用花篮螺丝.
●OO型用于不经常拆卸的场合，CC型用于经常拆卸的场合，CO型用于一端经常拆卸另一端不经常拆卸的场合.
●安全系数4:1.
●美标花兰螺丝符合ASME B30.26要求，船用花兰螺丝符合CB/T3818-2013.
●采用高强度合金钢锻制，提供产品测试报告证书.
●仅限用于直拉或直线受力.
美标花兰螺丝 UU型
美标花兰螺丝 OO型
美标花兰螺丝 CC型
美标花兰螺丝 OU型
船用索具螺旋扣
●符合CB/T3818-2013(原CB/T3818-1999)标准
●可提供形式KUUD；KUUH；KOOD；KOOH；KOUH；KCOD.
●规格：M6-M64，2种强度等级.
●M6-M36规格采用优质合金钢锻造成型，M48-M64采用优质合金钢焊接成型。
●表面经镀锌处理.
●安全系数4倍.
●产品广泛用于港口码头、电厂、船舶、冶金等领域.
●提供质保证书.
玛钢花兰OC 型
●符合 Q/HAG3.17-2017 要求
●主要用于货物的拉紧，并可起调节松紧作用
●适用于冲击力不大的场所使用，不能作为起吊用途
●锻造工艺，强度更高
●安全系数 4:1

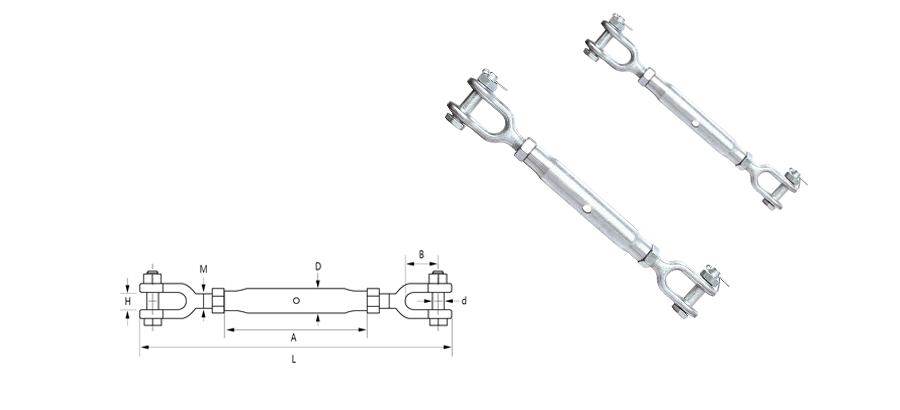

闭式花兰螺丝
●符合 DIN 1478标准
●本公司可提供美标花兰螺丝及船用花篮螺丝.
●OO型用于不经常拆卸的场合，CC型用于经常拆卸的场合，CO型用于一端经常拆卸另一端不经常拆卸的场合.
●安全系数4:1.
●美标花兰螺丝符合ASME B30.26要求，船用花兰螺丝符合CB/T3818-2013.
●采用高强度合金钢锻制，提供产品测试报告证书.
●仅限用于直拉或直线受力.
美标花兰螺丝 UU型
|
规格型号
|
工作载荷
|
尺寸（mm）
|
自重
|
||||||
|
SIZE
|
WLL.T
|
A
|
B
|
C
|
L1
|
L2
|
D
|
BB
|
KG
|
|
UU-1/4×4
|
0.23
|
6.35
|
11.43
|
15.75
|
276.86
|
175.26
|
6.35
|
101.6
|
0.16
|
|
UU-5/16×4-1/2
|
0.36
|
7.87
|
12.70
|
22.10
|
313.94
|
212.34
|
6.35
|
114.3
|
0.24
|
|
UU-3/8×6
|
0.54
|
9.65
|
13.72
|
22.10
|
409.96
|
257.56
|
7.87
|
152.4
|
0.37
|
|
UU-1/2×6
|
1
|
12.70
|
13.97
|
26.92
|
469.90
|
292.10
|
9.65
|
152.4
|
0.71
|
|
UU-1/2×9
|
1
|
12.70
|
13.97
|
26.92
|
622.30
|
368.30
|
9.65
|
228.6
|
0.79
|
|
UU-1/2×12
|
1
|
12.70
|
13.97
|
26.92
|
774.70
|
444.50
|
9.65
|
304.8
|
1.09
|
|
UU-5/8×6
|
1.59
|
16.00
|
20.83
|
33.27
|
509.27
|
325.12
|
12.70
|
152.4
|
1.23
|
|
UU-5/8×9
|
1.59
|
16.00
|
20.83
|
33.27
|
661.67
|
401.32
|
12.70
|
228.6
|
1.56
|
|
UU-5/8×12
|
1.59
|
16.00
|
20.83
|
33.27
|
814.07
|
477.52
|
12.70
|
304.8
|
1.77
|
|
UU-3/4×6
|
2.36
|
19.05
|
26.16
|
38.10
|
546.10
|
355.60
|
15.75
|
152.4
|
1.86
|
|
UU-3/4×9
|
2.36
|
19.05
|
26.16
|
38.10
|
698.50
|
431.80
|
15.75
|
228.6
|
2.48
|
|
UU-3/4×12
|
2.36
|
19.05
|
26.16
|
38.10
|
850.90
|
508.00
|
15.75
|
304.8
|
2.98
|
|
UU-3/4×18
|
2.36
|
19.05
|
26.16
|
38.10
|
1155.7
|
660.40
|
15.75
|
457.2
|
3.64
|
|
UU-7/8×12
|
3.27
|
22.35
|
31.24
|
44.45
|
891.79
|
542.54
|
19.05
|
304.8
|
3.71
|
|
UU-7/8×18
|
3.27
|
22.35
|
31.24
|
44.45
|
1196.6
|
694.94
|
19.05
|
457.2
|
4.89
|
|
UU-1×6
|
4.54
|
25.40
|
33.27
|
52.32
|
627.89
|
424.69
|
22.35
|
152.4
|
4.62
|
|
UU-1×12
|
4.54
|
25.40
|
33.27
|
52.32
|
932.69
|
577.09
|
22.35
|
304.8
|
5.68
|
|
UU-1×18
|
4.54
|
25.40
|
33.27
|
52.32
|
1237.5
|
729.49
|
22.35
|
457.2
|
6.87
|
|
UU-1×24
|
4.54
|
25.40
|
33.27
|
52.32
|
1542.3
|
881.89
|
22.35
|
609.6
|
8.20
|
|
UU-1-1/4×12
|
6.89
|
31.75
|
47.24
|
71.37
|
1011.9
|
643.64
|
28.45
|
304.8
|
9.34
|
|
UU-1-1/4×18
|
6.89
|
31.75
|
47.24
|
71.37
|
1316.7
|
796.04
|
28.45
|
457.2
|
11.2
|
|
UU-1-1/4×24
|
6.89
|
31.75
|
47.24
|
71.37
|
1621.5
|
948.44
|
28.45
|
609.6
|
12.8
|
|
UU-1-1/2×12
|
9.71
|
38.10
|
57.15
|
71.37
|
1054.1
|
673.10
|
35.05
|
304.8
|
13.9
|
|
UU-1-1/2×18
|
9.71
|
38.10
|
57.15
|
71.37
|
1358.9
|
825.50
|
35.05
|
457.2
|
16.7
|
|
UU-1-1/2×24
|
9.71
|
38.10
|
57.15
|
71.37
|
1663.7
|
977.90
|
35.05
|
609.6
|
18.9
|
|
UU-1-3/4×18
|
12.7
|
44.45
|
66.04
|
85.85
|
1355.9
|
898.65
|
41.15
|
457.2
|
24.5
|
|
UU-1-3/4×24
|
12.7
|
44.45
|
66.04
|
85.85
|
1660.7
|
1051.1
|
41.15
|
609.6
|
28.7
|
|
UU-2×24
|
16.78
|
50.80
|
66.55
|
93.73
|
1766.3
|
1156.7
|
50.80
|
609.6
|
42.7
|
|
UU-2-1/2×24
|
27.32
|
63.50
|
77.72
|
112.78
|
1853.7
|
1244.1
|
57.15
|
609.6
|
74.8
|
|
UU-2-3/4×24
|
34.02
|
69.85
|
93.47
|
106.43
|
1898.6
|
1289.1
|
69.85
|
609.6
|
89.8
|
美标花兰螺丝 OO型
|
规格
|
工作负荷
|
尺寸（mm）
|
自重
|
||||
|
SIZE
|
WLL.T
|
A
|
L3
|
L4
|
R
|
S
|
KG
|
|
OO-1/4×4
|
0.23
|
6.35
|
229.7
|
198.1
|
19.81
|
8.6
|
0.12
|
|
OO-5/16×4-1/2
|
0.36
|
7.87
|
344.4
|
230.1
|
23.88
|
11.18
|
0.2
|
|
OO-3/8×6
|
0.54
|
9.65
|
433.7
|
291.3
|
28.45
|
13.46
|
0.34
|
|
OO-1/2×6
|
1
|
12.7
|
510
|
332.2
|
36.58
|
18.29
|
0.51
|
|
OO-1/2×9
|
1
|
12.7
|
662.4
|
408.4
|
36.58
|
18.29
|
0.7
|
|
OO-1/2×12
|
1
|
12.7
|
814.8
|
484.6
|
36.58
|
18.29
|
0.97
|
|
OO-5/8×6
|
1.59
|
16
|
557
|
372.9
|
44.45
|
22.35
|
1.28
|
|
OO-5/8×9
|
1.59
|
16
|
709.4
|
449.1
|
44.45
|
22.35
|
1.49
|
|
OO-5/8×12
|
1.59
|
16
|
861.8
|
525.3
|
44.45
|
22.35
|
1.55
|
|
OO-3/4×6
|
2.36
|
19.05
|
606.6
|
416.1
|
53.09
|
22.35
|
1.7
|
|
OO-3/4×9
|
2.36
|
19.05
|
759
|
492.3
|
53.09
|
25.4
|
2
|
|
OO-3/4×12
|
2.36
|
19.05
|
611.4
|
568.5
|
53.09
|
25.4
|
2.47
|
|
OO-3/4×18
|
2.36
|
19.05
|
1216.2
|
720.9
|
53.09
|
25.4
|
3.26
|
|
OO-7/8×12
|
3.27
|
22.35
|
941.7
|
592.3
|
60.45
|
25.45
|
3.27
|
|
OO-7/8×18
|
3.27
|
22.35
|
2008
|
744.7
|
60.45
|
31.75
|
4.51
|
|
OO-1×6
|
4.54
|
25.4
|
710.4
|
507.2
|
76.2
|
31.75
|
4.1
|
|
OO-1×12
|
4.54
|
25.4
|
1015
|
659
|
76.2
|
36.58
|
5.22
|
|
OO-1×18
|
4.54
|
25.4
|
1320
|
812
|
76.2
|
36.58
|
6.35
|
|
OO-1×24
|
4.54
|
25.4
|
1624
|
964
|
76.2
|
36.58
|
7.82
|
|
OO-1-1/4×12
|
6.89
|
31.75
|
1087
|
719
|
90.42
|
45.9
|
8.62
|
|
OO-1-1/4×18
|
6.89
|
31.75
|
1392
|
861
|
90.42
|
45.9
|
10.4
|
|
OO-1-1/4×24
|
6.89
|
31.75
|
1697
|
1023
|
90.42
|
45.97
|
12.2
|
|
OO-1-1/2×12
|
9.71
|
38.1
|
1157
|
744.7
|
103.12
|
53.85
|
12.5
|
|
OO-1-1/2×18
|
9.71
|
38.1
|
1460
|
927
|
103.12
|
53.85
|
14.1
|
|
OO-1-1/2×24
|
9.71
|
38.1
|
1765
|
1079
|
103.12
|
53.85
|
17
|
|
OO-1-3/4×18
|
12.7
|
44.5
|
1475
|
1000
|
117.35
|
60.45
|
23.8
|
|
OO-1-3/4×24
|
12.7
|
44.45
|
1762
|
1152
|
117.35
|
60.45
|
26.3
|
|
OO-2×24
|
16.78
|
50.8
|
1922.5
|
1312
|
146
|
68.3
|
38.7
|
|
OO-2-1/2×24
|
27.32
|
63.5
|
1996
|
1387
|
165
|
79
|
65.4
|
|
OO-2-3/4×24
|
34.02
|
69.85
|
2057
|
1447
|
177.8
|
82.55
|
88
|
美标花兰螺丝 CC型
|
规格
|
工作载荷
|
尺寸（mm）
|
自重
|
|||
|
SIZE
|
WLL.T
|
A
|
L5
|
L6
|
D
|
KG
|
|
CC-1/4×4
|
0.23
|
6.35
|
282.4
|
180.8
|
11.43
|
0.14
|
|
CC-5/16×4-1/2
|
0.36
|
7.87
|
325.37
|
211.1
|
12.7
|
0.21
|
|
CC-3/8×6
|
0.54
|
9.65
|
419.1
|
266.7
|
14.22
|
0.35
|
|
CC-1/2×6
|
1
|
12.7
|
478.03
|
300.23
|
16.76
|
0.73
|
|
CC-1/2×9
|
1
|
12.7
|
630.43
|
376.43
|
16.76
|
0.83
|
|
CC-1/2×12
|
1
|
12.7
|
782.83
|
452.63
|
16.76
|
1.03
|
|
CC-5/8×6
|
1.59
|
16
|
520.7
|
336.55
|
22.28
|
1.25
|
|
CC-5/8×9
|
1.59
|
16
|
673.1
|
412.7
|
22.28
|
1.53
|
|
CC-5/8×12
|
1.59
|
16
|
825.5
|
488.9
|
22.28
|
1.59
|
|
CC-3/4×6
|
2.36
|
19.05
|
568.45
|
377.9
|
24.9
|
1.76
|
|
CC-3/4×9
|
2.36
|
19.05
|
720.85
|
454.15
|
24.9
|
2.39
|
|
CC-3/4×12
|
2.36
|
19.05
|
873.25
|
530.35
|
24.9
|
2.46
|
|
CC-3/4×18
|
2.36
|
19.05
|
1178.1
|
682.75
|
24.9
|
3.68
|
|
CC-7/8×12
|
3.27
|
22.35
|
914.4
|
565.15
|
28.7
|
3.67
|
|
CC-7/8×18
|
3.27
|
22.35
|
1219
|
717.55
|
28.7
|
4.51
|
|
CC-1×6
|
4.54
|
25.4
|
651
|
447.8
|
31.79
|
4.23
|
|
CC-1×12
|
4.54
|
25.4
|
955.8
|
600.2
|
31.79
|
5.41
|
|
CC-1×18
|
4.54
|
25.4
|
1260
|
752.6
|
31.79
|
6.35
|
|
CC-1×24
|
4.54
|
25.4
|
1565.4
|
905
|
31.79
|
7.82
|
|
CC-1-1/4×12
|
6.89
|
31.75
|
1027.2
|
658
|
38.1
|
9.33
|
|
CC-1-1/4×18
|
6.89
|
31.75
|
1332
|
811
|
38.1
|
10.43
|
|
CC-1-1/4×24
|
6.89
|
31.75
|
1636
|
936.8
|
38.1
|
12.25
|
|
CC-1-1/2×12
|
9.71
|
38.1
|
1116
|
735.08
|
47.75
|
12.47
|
|
CC-1-1/2×18
|
9.71
|
38.1
|
1421.38 |
887.4
|
47.75
|
14.06
|
|
CC-1-1/2×24
|
9.71
|
38.1
|
1725
|
1039
|
47.35
|
17.01
|
美标花兰螺丝 OU型
| 规格 | 工作载荷 | 尺寸（mm） | 重量 | |||||||
| SIZE | WLL.T | A | B | C | D | S | R | L8 | L7 | KG |
| OU-1/4×4 | 0.23 | 6.35 | 11.43 | 15.75 | 6.35 | 8.6 | 19.81 | 186.7 | 288.29 | 0.15 |
| OU-5/16×41/2 | 0.36 | 7.87 | 12.70 | 22.10 | 6.35 | 11.18 | 23.88 | 221.2 | 348.23 | 0.21 |
| OU-3/8×6 | 0.54 | 9.65 | 13.72 | 22.10 | 7.87 | 13.46 | 28.45 | 274.6 | 426.97 | 0.35 |
| OU-1/2×6 | 1.00 | 12.7 | 13.97 | 26.92 | 9.65 | 18.29 | 36.58 | 311.9 | 464.57 | 0.69 |
| OU-1/2×9 | 1.00 | 12.7 | 13.97 | 26.92 | 9.65 | 18.29 | 36.58 | 388.37 | 616.97 | 0.78 |
| OU-1/2×12 | 1.00 | 12.7 | 13.97 | 26.92 | 9.65 | 18.29 | 36.58 | 464.57 | 769.37 | 0.94 |
| OU-5/8×6 | 1.59 | 16 | 20.83 | 33.27 | 12.70 | 22.35 | 44.45 | 349 | 501.40 | 1.07 |
| OU-5/8×9 | 1.59 | 16 | 20.83 | 33.27 | 12.70 | 22.35 | 44.45 | 425.2 | 653.80 | 1.39 |
| OU-5/8×12 | 1.59 | 16 | 20.83 | 33.27 | 12.70 | 22.35 | 44.45 | 501.4 | 806.20 | 1.72 |
| OU-3/4×6 | 2.36 | 19.05 | 26.16 | 38.10 | 15.75 | 22.35 | 53.09 | 385.83 | 538.23 | 1.82 |
| OU-3/4×9 | 2.36 | 19.05 | 26.16 | 38.10 | 15.75 | 25.4 | 53.09 | 462.03 | 690.63 | 2.16 |
| OU-3/4×12 | 2.36 | 19.05 | 26.16 | 38.10 | 15.75 | 25.4 | 53.09 | 538.23 | 843.03 | 2.43 |
| OU-3/4×18 | 2.36 | 19.05 | 26.16 | 38.10 | 15.75 | 25.4 | 53.09 | 690.63 | 1147.83 | 3.18 |
| OU-7/8×12 | 3.27 | 22.35 | 31.24 | 44.45 | 19.05 | 25.45 | 60.45 | 546.84 | 872.24 | 3.63 |
| OU-7/8×18 | 3.27 | 22.35 | 31.24 | 44.45 | 19.05 | 31.75 | 60.45 | 719.84 | 1177.04 | 4.43 |
| OU-1×6 | 4.54 | 25.4 | 33.27 | 52.32 | 22.35 | 31.75 | 76.2 | 465.84 | 618.24 | 4.05 |
| OU-1×12 | 4.54 | 25.4 | 33.27 | 52.32 | 22.35 | 36.58 | 76.2 | 618.24 | 923.04 | 5.08 |
| OU-1×18 | 4.54 | 25.4 | 33.27 | 52.32 | 22.35 | 36.58 | 76.2 | 768.1 | 1227.84 | 6.04 |
| OU-1×24 | 4.54 | 25.4 | 33.27 | 52.32 | 22.35 | 36.58 | 76.2 | 923.04 | 1532.64 | 7.72 |
| OU-1-1/4×12 | 6.89 | 31.75 | 47.24 | 71.37 | 28.45 | 45.9 | 90.42 | 681.23 | 986.03 | 9.08 |
| OU-1-1/4×18 | 6.89 | 31.75 | 47.24 | 71.37 | 28.45 | 45.9 | 90.42 | 833.63 | 1290.83 | 10.98 |
| OU-1-1/4×24 | 6.89 | 31.75 | 47.24 | 71.37 | 28.45 | 45.97 | 90.42 | 986.03 | 1595.63 | 12.94 |
| OU-1-1/2×12 | 9.71 | 38.1 | 57.15 | 71.37 | 35.05 | 53.85 | 103.12 | 723.9 | 1028.70 | 13.16 |
| OU-1-1/2×18 | 9.71 | 38.1 | 57.15 | 71.37 | 35.05 | 53.85 | 103.12 | 876.3 | 1333.50 | 15.89 |
| OU-1-1/2×24 | 9.71 | 38.1 | 57.15 | 71.37 | 35.05 | 53.85 | 103.12 | 1028.7 | 1638.30 | 17.79 |
| OU-1-3/4×18 | 12.7 | 44.5 | 66.04 | 85.85 | 41.15 | 60.45 | 117.35 | 949.45 | 1406.65 | 24.40 |
| OU-1-3/4×24 | 12.7 | 44.45 | 66.04 | 85.85 | 41.15 | 60.45 | 117.35 | 1101.85 | 1711.45 | 27.55 |
| OU-2×24 | 16.78 | 50.8 | 66.55 | 93.73 | 50.80 | 68.3 | 146 | 1234.95 | 1844.55 | 40.41 |
| OU-2-1/2×24 | 27.22 | 63.5 | 77.72 | 112.78 | 57.15 | 79 | 165 | 1315.72 | 1925.32 | 68.10 |
| OU-2-3/4×24 | 34.02 | 69.85 | 93.47 | 106.43 | 69.85 | 82.55 | 177.8 | 1368.55 | 1978.15 | 83.08 |
船用索具螺旋扣
●符合CB/T3818-2013(原CB/T3818-1999)标准
●可提供形式KUUD；KUUH；KOOD；KOOH；KOUH；KCOD.
●规格：M6-M64，2种强度等级.
●M6-M36规格采用优质合金钢锻造成型，M48-M64采用优质合金钢焊接成型。
●表面经镀锌处理.
●安全系数4倍.
●产品广泛用于港口码头、电厂、船舶、冶金等领域.
●提供质保证书.
| 产品代号 | 许用负荷SWL | d | UU型 | OO型 | OU型 | 主要安装尺寸(mm) | 自重 | ||||
| M级 | P级 | L1-L2 | L3-L4 | L5-L6 | A | B | D | E | Kg | ||
| ZY3301 | 0.12t | 0.18t | M6 | 155-230 | 140-245 | 160-235 | 18 | 10 | 6 | 19 | 0.2 |
| ZY3302 | 0.25t | 0.4t | M8 | 210-325 | 230-345 | 220-335 | 20 | 12 | 8 | 24 | 0.4 |
| ZY3303 | 0.4t | 0.6t | M10 | 230-340 | 255-365 | 240-355 | 25 | 14 | 10 | 28 | 0.5 |
| ZY3304 | 0.6t | 0.8t | M12 | 280-420 | 310-450 | 295-435 | 30 | 16 | 12 | 34 | 0.9 |
| ZY3305 | 0.9t | 1.2t | M14 | 295-435 | 325-465 | 310-450 | 36 | 18 | 14 | 40 | 1.1 |
| ZY3306 | 1.2t | 1.7t | M16 | 355-525 | 390-560 | 375-540 | 42 | 22 | 16 | 47 | 1.8 |
| ZY3307 | 1.7t | 2.1t | M18 | 375-540 | 415-580 | 395-560 | 50 | 25 | 18 | 55 | 2.3 |
| ZY3308 | 2.1t | 2.7t | M20 | 420-605 | 470-655 | 445-630 | 55 | 27 | 20 | 60 | 3.1 |
| ZY3309 | 2.7t | 3.5t | M22 | 445-630 | 495-680 | 470-655 | 62 | 30 | 23 | 70 | 3.7 |
| ZY3310 | 3.5t | 4.5t | M24 | 505-720 | 575-785 | 540-755 | 65 | 32 | 26 | 80 | 5.8 |
| ZY3311 | 4.5t | 5.5t | M27 | 545-755 | 610-820 | 575-790 | 78 | 36 | 30 | 90 | 6.9 |
| ZY3312 | 6.0t | 7.5t | M30 | 635-880 | 700-950 | 665-915 | 85 | 40 | 32 | 100 | 11.4 |
| ZY3313 | 7.5t | 9.5t | M36 | 655-900 | 730-975 | 690-940 | 95 | 44 | 38 | 105 | 14.1 |
| ZY3314 | 9.5t | 12t | M39 | 725-985 | 820-1085 | 770-1035 | 105 | 49 | 41 | 120 | 21.3 |
| ZY3315 | 11t | 14.5t | M42 | 765-1025 | 855-1120 | 810-1075 | 120 | 52 | 45 | 130 | 24.4 |
| ZY3316 | 14t | 18t | M48 | 845-1135 | 940-1230 | 890-1180 | 130 | 58 | 50 | 140 | 35.9 |
| ZY3317 | 17.5t | 22t | M56 | 870-1160 | 970-1260 | 920-1210 | 140 | 65 | 57 | 150 | 43.8 |
| ZY3318 | 21t | 25t | M60 | 940-1250 | 1085-1390 | 1010-1320 | 150 | 70 | 61 | 170 | 57.2 |
| ZY3319 | 25t | 32t | M64 | 975-1280 | 1130-1435 | 1055-1360 | 160 | 75 | 65 | 180 | 65.8 |
玛钢花兰OC 型
●符合 Q/HAG3.17-2017 要求
●主要用于货物的拉紧，并可起调节松紧作用
●适用于冲击力不大的场所使用，不能作为起吊用途
●锻造工艺，强度更高
●安全系数 4:1
| 规格型号 | 额载 | 适用绳径 | 尺寸（mm） | 自重 | 包装数量 | ||||
| T | mm | L | L1 | L2 | D | E | KG | 只/包 | |
| OC-M6*100 | 0.07 | 2.2 | 95 | 151 | 219 | 10±0.5 | 8±0.5 | 0.086 | 300 |
| OC-M8*125 | 0.1 | 3.3 | 120 | 184 | 266 | 10±0.5 | 8.5±0.5 | 0.182 | 150 |
| OC-M10*150 | 0.23 | 4.5 | 145 | 234 | 334 | 16±1 | 13±0.5 | 0.329 | 100 |
| OC-M12*200 | 0.32 | 5.5 | 195 | 296 | 428 | 16±1 | 15±0.8 | 0.592 | 50 |
| OC-M14*225 | 0.47 | 6 | 220 | 335 | 487 | 18±1 | 15±0.8 | 0.814 | 40 |
| OC-M16*245 | 0.63 | 8.5 | 240 | 376 | 542 | 22±1.5 | 17.5±1 | 1.156 | 25 |
| OC-M18*270 | 0.8 | 9 | 270 | 404 | 594 | 24±1.5 | 20±1 | 1.825 | 20 |
| OC-M20*300 | 0.98 | 9.5 | 295 | 454 | 664 | 27±1.5 | 23±1.5 | 1.909 | 15 |
| OC-M22*345 | 1.22 | 10.5 | 340 | 517 | 759 | 30±1.5 | 25±1.5 | 2.644 | 10 |
| OC-M24*400 | 1.41 | 11.5 | 395 | 596 | 876 | 32±1.5 | 25±1.5 | 3.854 | 6 |
闭式花兰螺丝
●符合 DIN 1478标准
●采用优质合金钢锻造成型
●表面镀锌处理
●安全系数4倍
●广泛用于港口码头、电厂、船舶、冶金等领域
| 型号 | 额载 | 调节范围 | 尺寸（mm） | 自重 | |||||
| T | L（mm） | A | B | D | d | M | H | Kg | |
| BLS-UU-M6 | 0.23 | 197-292 | 110 | 21 | 14.5 | 5 | 6 | 9 | 0.1 |
| BLS-UU-M8 | 0.4 | 223-313 | 110 | 21 | 17 | 6.5 | 8 | 9 | 0.23 |
| BLS-UU-M10 | 0.66 | 253-353 | 125 | 21 | 21 | 8 | 10 | 11 | 0.3 |
| BLS-UU-M12 | 0.95 | 370-465 | 125 | 35 | 25 | 10 | 12 | 19 | 0.8 |
| BLS-UU-M16 | 1.8 | 393-523 | 170 | 51 | 30 | 12 | 16 | 22 | 1.4 |
| BLS-UU-M20 | 2.75 | 413-563 | 200 | 48 | 33.5 | 16 | 20 | 22 | 2.1 |
| BLS-UU-M24 | 4 | 589-786 | 255 | 65 | 42 | 22 | 24 | 32 | 4 |
| BLS-UU-M30 | 6.4 | 645-828 | 255 | 76 | 57 | 24 | 33 | 38 | 6.5 |
| BLS-UU-M36 | 9.3 | 655-870 | 295 | 76 | 63 | 27 | 36 | 38 | 8 |
应用场景
PDF文件下载
联系方式
| TEL | 021-50925309 |
| PHONE | 13916868356 |
| FAX | 021-50925319 |
| 021@zhuoyinte.com | |
| 客服QQ |  |
你的需求
需求与招标计划？ 请告诉我们！
> 在线填写表单
技术支持：
