手拉葫芦

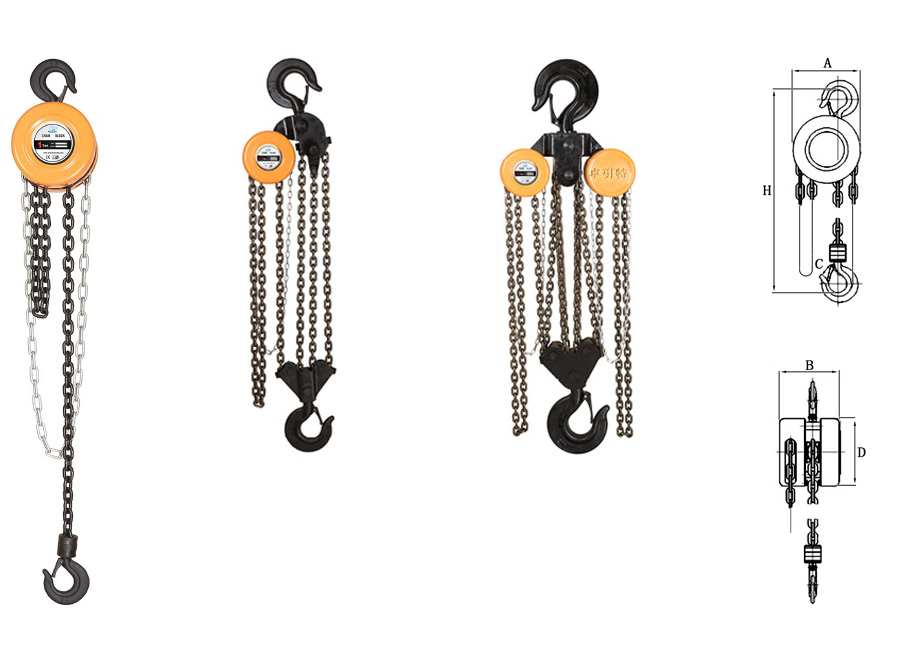

HSZ型

● 符合 JB/T7334-2016 标准

● 每台手拉葫芦经过 1.5 倍载荷测试

● 4 倍安全系数

● 手拉葫芦传动齿轮全部采用高强度合金钢锻造、并经特殊热处理、使齿轮的强度极限和耐磨性得到了

充分提高; 保证了产品的安全性和使用寿命

● 起重链轮、采用了高强度合金钢锻造后机械加工成型工艺、提高了起重链条和起重链轮啮合的平稳性

● 采用 T8 级合金钢起重链条

● 制动系统采用双棘爪形式，并用罩壳封闭 ; 提高了产品的安全性能

● 手拉轮采用特殊设计，防止跳链和卡链

型号		HSZ0.5	HSZ1	HSZ1.5	HSZ2	HSZ3	HSZ5	HSZ10	HSZ15	HSZ20	HSZ30
额载/t		0.5	1	1.5	2	3	5	10	15	20	30
标准起重高度/米		2.5	2.5	2.5	2.5	3	3	3	3	3	3
两钩间最小距离/H mm		280	300	440	380	470	600	730	800	1000	1300
满载时手链拉力/N		161	322.5	400	345	404	476	478	480	480	490
起重链条行数		1	1	1	2	2	2	4	6	8	12
起重链条直径/mm		6	6	8	6	8	10	10	10	10	10
主要尺寸/mm	A	142	142	178	142	178	210	358	408	580	634
	B	122	122	139	122	139	162	162	214	200	282
	C	24	28	34	34	38	41	50	64	85	85
	D	142	142	178	142	178	210	210	210	210	210
净重/kg		9	9.2	14.5	12.3	21.5	35	65	98	141	280
装箱尺寸/cm		25×18×14	25×18×14	30×22×16	28×19×14	31×22×16	39×27×20	58×43×25	61×52×31	80×65×34	88×80×40
增加每米重量/kg		1.7	1.7	2.7	2.5	3.7	5.3	9.7	14.2	19.7	28.6

除标准起重高度外，非标高度均可订货

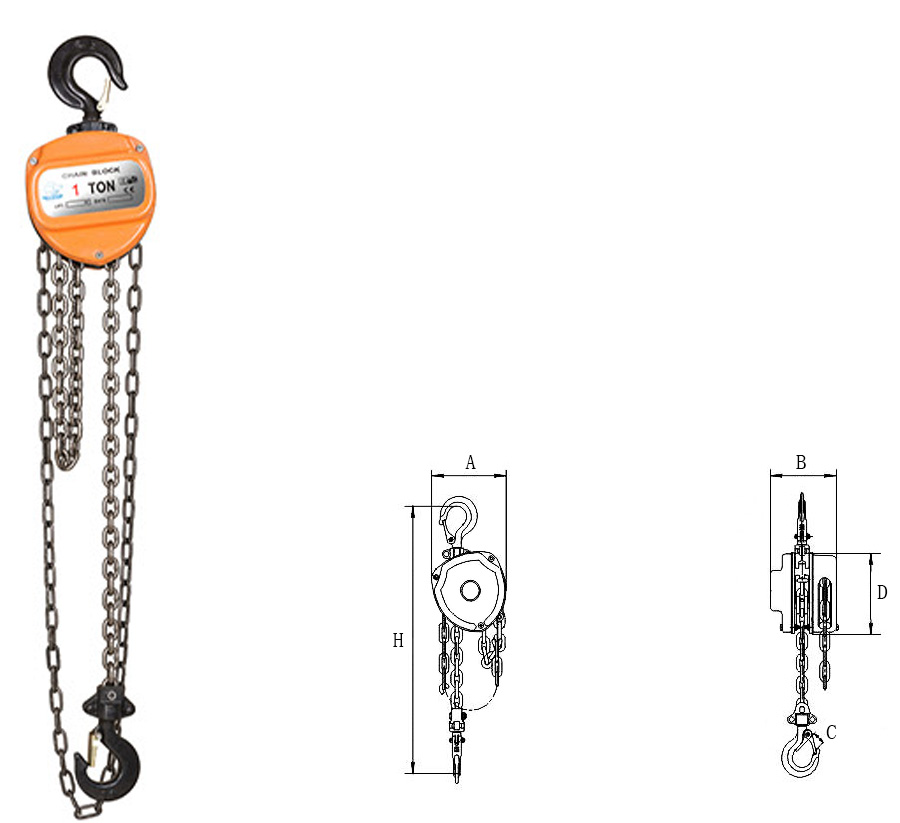

HSZ-A型

● 符合 JB/T7334-2016 标准

● 每台手拉葫芦经过 1.5 倍载荷测试

● 4 倍安全系数

● 手拉葫芦传动齿轮全部采用高强度合金钢锻造、并经特殊热处理、使齿轮的强度极限和耐磨性得到了

充分提高; 保证了产品的安全性和使用寿命

● 起重链轮、采用了高强度合金钢锻造后机械加工成型工艺、提高了起重链条和起重链轮啮合的平稳性

● 采用 T8 级合金钢起重链条

● 手拉轮采用特殊设计，防止跳链和卡链

● 双棘爪、双弹簧可在其中一棘爪失效时另一棘爪仍然能起作用，提高了产品的制动安全性能

型号		HSZ-0.5A	HSZ-1A	HSZ-1.5A	HSZ-2A	HSZ-3A	HSZ-5A	HSZ-10A	HSZ-15A	HSZ-20A	HSZ-30A
额载/t		0.5	1	1.5	2	3	5	10	15	20	30
标准起重高度/米		3	3	3	3	3	3	3	3	3	3
两钩间最小距离/H mm		280	300	440	380	470	600	730	800	1000	1300
满载时手链拉力/N		161	322.5	400	345	404	476	478	480	480	490
起重链条行数		1	1	1	2	2	2	4	6	8	12
起重链条直径/mm		6	6	8	6	8	10	10	10	10	10
主要尺寸/mm	A	147	147	183	147	183	215	365	410	595	690
	B	126	126	141	126	141	163	163	214	191	312
	C	24	28	34	34	38	41	50	64	85	85
	D	155	155	192	155	192	228	228	228	228	228
净重/kg		10.5	11	16	14.5	24	36	69	100	155	233
装箱尺寸/cm		26×21×14	26×21×14	33×26×16	30×21×14	36×26×16	43×34×20	58×43×25	61×52×31	80×65×34	88×80×40
增加每米重量/kg		1.7	1.7	2.7	2.5	3.7	5.3	9.7	14.2	19.7	28.6

除标准起重高度外，非标高度均可订货

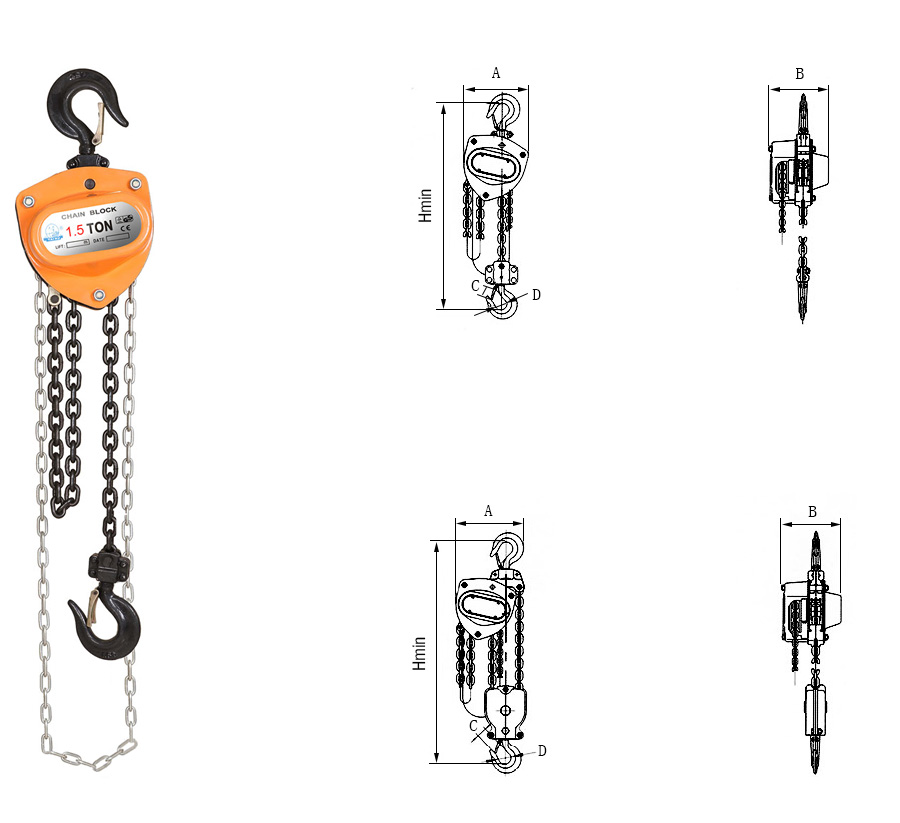

HSZ-S型

● 符合 JB/T7334-2016 标准

● 每台手拉葫芦经过 1.5 倍载荷测试

● 4 倍安全系数

● 手拉葫芦传动齿轮全部采用高强度合金钢锻造、并经特殊热处理、使齿轮的强度极限和耐磨性得到了充分提高 ; 保证了产品的安全性

和使用寿命

● 起重链轮、采用了高强度合金钢锻造后机械加工成型工艺、提高了起重链条和起重链轮啮合的平稳性

● 采用 T8 级合金钢起重链条

● 手拉轮采用特殊设计，防止跳链和卡链

● 双棘爪、双弹簧可在其中一棘爪失效时另一棘爪仍然能起作用，提高了产品的制动安全性能

● 双导轮能有效防止葫芦平放时，起重链在机体内滚转

● 能有效防止斜拉时，手拉链从手链轮中跳离

● 能有效防止运输及工作时，因振动导致螺母和罩壳掉落

● 下钩架等同于导链槽，能有效防止起重链在下钩架中翻转

● 不易发生下构架翻转事故（0.5 吨～3 吨均为单链）

● 不易产生长轴锁死现象，维护、修理方便

● 提高了恶劣环境下的使用安全性

● 手拉力减轻 20% 以上

型号		HSZ-0.5S	HSZ-1S	HSZ-1.5S	HSZ-2S	HSZ-3S	HSZ-5S	HSZ-10S	HSZ-15S	HSZ-20S	HSZ-30S
额载/t		0.5	1	1.5	2	3	5	10	15	20	30
标准起重高度/米		2.5	2.5	2.5	2.5	3	3	3	3	3	3
两钩间最小距离/H mm		350	383	442	485	565	688	800	800	1000	1300
满载时手链拉力/N		249	284	380	343	385	372	382	385	390	405
起重链条行数		1	1	1	1	2	2	4	6	8	12
起重链条直径/mm		5	6	7.1	8	7.1	10	10	10	10	10
主要尺寸/mm	A	146	161	182	202	230	250	460	465	630	630
	B	138	154	176	177	176	189	189	214	220	255
	C	23	27	33	35	39	45	59	64	85	85
	D	35	40	45	50	55	65	85	85	106	106
净重/kg		9.3	11.5	16	19	30	37	68	105	190	320
装箱尺寸/cm		26×17×16	29×21×18	36×25×20	37×25×20	40×26×20	47×33×22	61×48×24	61×52×31	80×65×34	88×80×40
增加每米重量/kg		1.5	1.7	2.1	2.5	3	5.3	9.7	14.2	19.7	28.6

除标准起重高度外，非标高度均可订货
