不锈钢D型卸扣
●具有体积小、重量轻、强度高等特点
●最大试验载荷为额定载荷的2倍,最小破断载荷为额定载荷的4倍
●参考DIN 82102标准
●材质 ：304 ,316

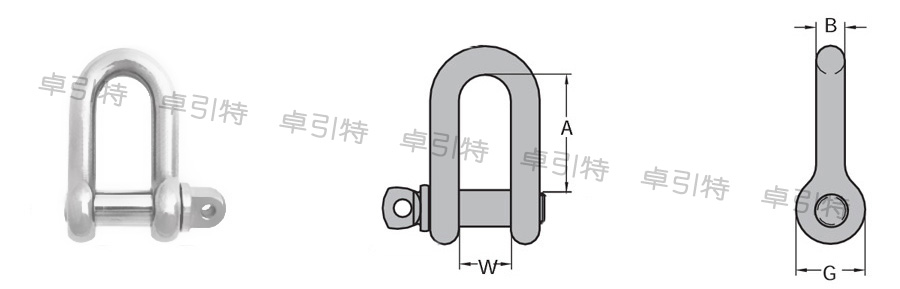

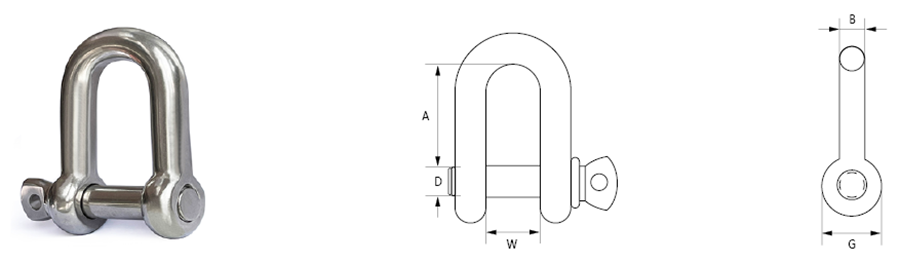

| 规格型号 | 尺寸（mm） | 额载 | 自重 | |||||
| 304材质 | 316材质 | A | B | D | W | G | T | Kg |
| 304-DW-M4 | 316-DW-M4 | 14 | 4 | 4 | 8 | 8 | 0.1 | 0.007 |
| 304-DW-M5 | 316-DW-M5 | 17.5 | 5 | 5 | 10 | 10 | 0.16 | 0.014 |
| 304-DW-M6 | 316-DW-M6 | 21 | 6 | 6 | 12 | 12 | 0.22 | 0.023 |
| 304-DW-M8 | 316-DW-M8 | 28 | 8 | 8 | 16 | 16 | 0.4 | 0.056 |
| 304-DW-M10 | 316-DW-M10 | 35 | 10 | 10 | 20 | 20 | 0.64 | 0.11 |
| 304-DW-M12 | 316-DW-M12 | 42 | 12 | 12 | 24 | 24 | 0.88 | 0.19 |
| 304-DW-M14 | 316-DW-M14 | 49 | 14 | 14 | 28 | 28 | 1.25 | 0.3 |
| 304-DW-M16 | 316-DW-M16 | 56 | 16 | 16 | 32 | 32 | 1.7 | 0.45 |
| 304-DW-M18 | 316-DW-M18 | 63 | 18 | 18 | 36 | 36 | 2.1 | 0.64 |
| 304-DW-M20 | 316-DW-M20 | 70 | 20 | 20 | 40 | 40 | 2.75 | 0.87 |
| 304-DW-M22 | 316-DW-M22 | 77 | 22 | 22 | 44 | 44 | 3.4 | 1.15 |
| 304-DW-M25 | 316-DW-M25 | 87.5 | 25 | 25 | 50 | 50 | 4.25 | 1.7 |
| 304-DW-M28 | 316-DW-M28 | 98 | 28 | 28 | 56 | 56 | 5.5 | 2.4 |
| 304-DW-M32 | 316-DW-M32 | 112 | 32 | 32 | 64 | 64 | 6.1 | 3.5 |
| 304-DW-M38 | 316-DW-M38 | 133 | 38 | 38 | 76 | 76 | 8.5 | 6 |
